产品名称：给油机/给油器
产品型号：STH60-100mm~1000mm
产品品牌：崧特机械

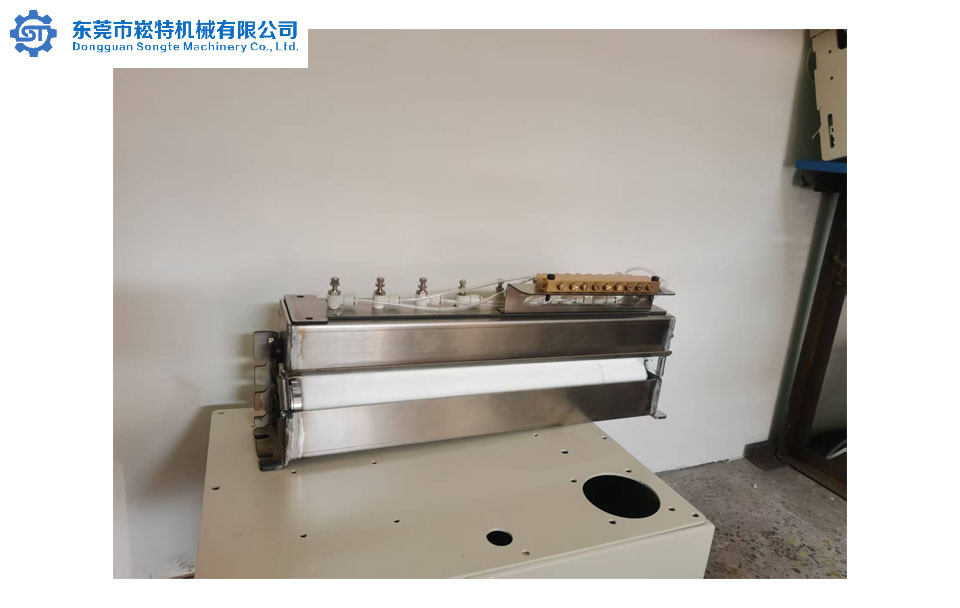

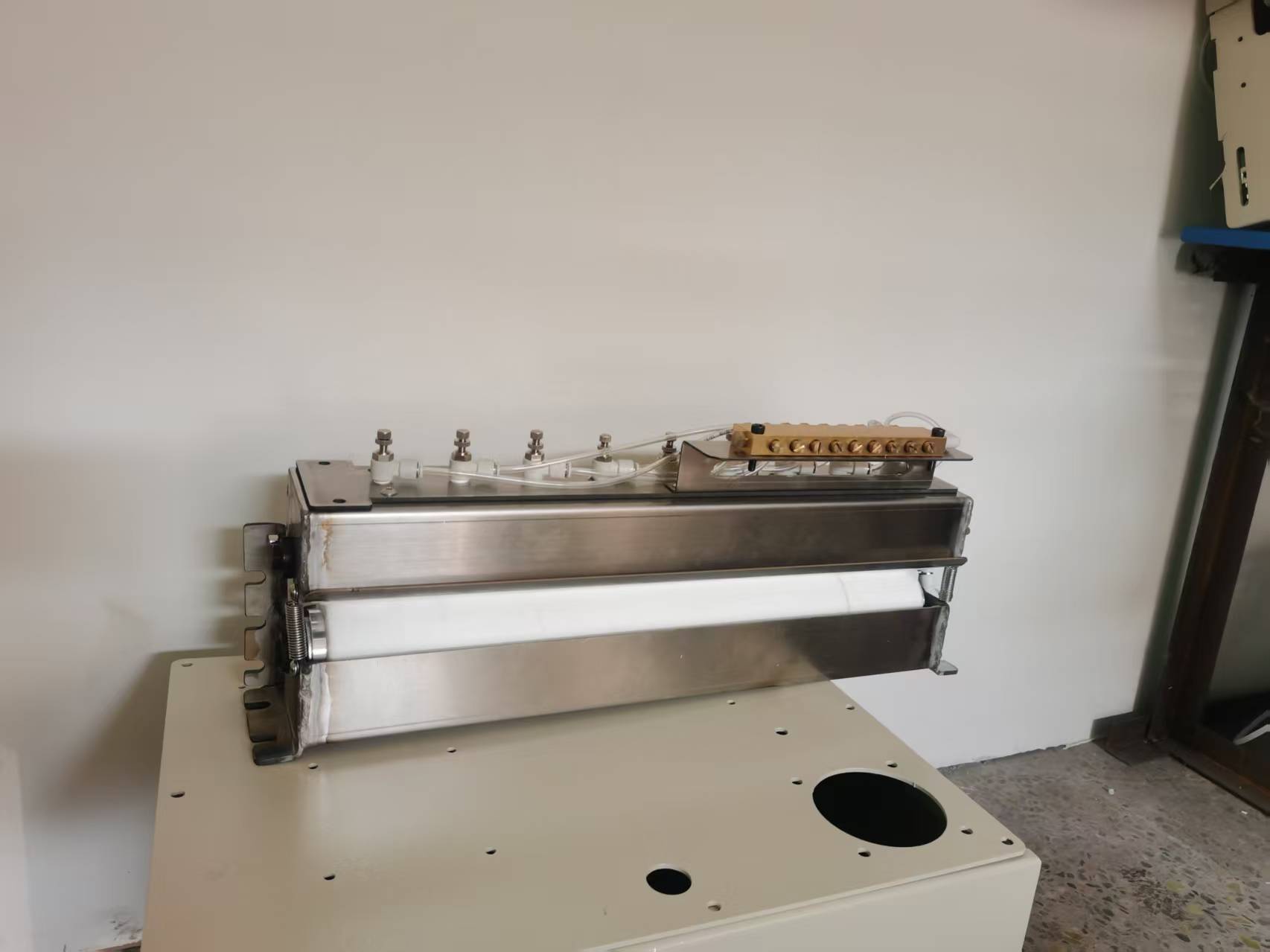

设备图片：
1、双面给油机最大材料涂油宽度：400mm；
2、涂油材料厚度：0.5-4.5mm；
3、滚筒外径为60mm，上下各一支，轴心出油,不能分段定段给油，油量大小可调
4、装置有回油槽，回收多余油品，可循环使用
STH60-100mm~STH60-1000mm系列产品选型
产品型号 | STH60-100 | STH60-200 | STH-300 | STH-400 |
最大涂油宽度 | 100mm | 200mm | 300mm | 400mm |
涂油滚轮数量 | 1组 | 1组 | 1组 | 1组 |
产品型号 | STH-500 | STH-600 | STH-800 | STH-1000 |
最大涂油宽度 | 500mm | 600mm | 800mm | 1000mm |
涂油滚轮数量 | 1组 | 1组 | 1组 | 1组 |
（可非标定制）
STH60-100mm~1000mm技术规格表：
滚筒外直径 | ∅60mm |
滚筒压紧方式 | 弹簧压紧 |
信号控制 | 冲床凸轮继电器信号/机械手信号 |
电源 | 380V |
上滚筒抬起高度 | 20mm |
进油管接口外径 | ∅6mm |
底部出油管口径 | ∅8mm |
气动供油系统 :
1．油箱：长380mm 宽280mm 高230mm 总高度：420mm
2．容量：20L，
3．该装置采用气动泵作为供油动力源，有两种供油模式可以切换选择： 1.按冲床凸轮信号角度供油（冲一次供一次油） 2时间供油 时 分 秒 ....(自行调节）
4．装有油位报警，循环回油口，回油口内有过滤网
5. 油量大小可调，调节进气调节阀和卸油截流阀都可控制油量大小
6.此装置可以同时提供油或油气
| ||
序号 | 名称 | 说明 |
A | 电源（DC220V） | 对接插头四根线： 220v/0v：记时器电源线长期通电使用 2/101：信号控制线，相当于给一次信号启动一次，连接冲床凸轮/送料机控制启动停止，多少角度给信号启动一次，到结束角度停止 |
B | 进气口 | 保持稳定的气源入口 |
C | 气源压力调节阀 | 根据油品.油量大小调节气压大小 |
D | 进气手滑阀 | 进关气源 |
E | 加油口 | 内有过滤网 |
F | 信号计数 模式切换件 | 信号：根据送料机信号或冲床凸轮信号供油 计数：根据自行调节时间供油 |
G | 计时器 | 秒S 分M 时H |
H | 锋鸣报警器 | 油箱油位不足报警 |
I | 出油口 | 用油管与油排入油口连接 |
J | 回油口 | 油排多余油量回收，起着循环给油作用 |
K | 点动给油 | 手动 |
二、使用条件：
清洁润滑油，粘度小于150cst；
输入气源稳定
电源DC220V
产品应用：
<!--[if !supportLists]-->1. <!--[endif]-->高速冲床
<!--[if !supportLists]-->2. <!--[endif]-->连续冲床
STH60-100mm~1000mm合作客户案例：
1.旭刚机械有限公司
2.康兴电子科技有限公司
3.富莱德机械设备等
